Dalam teknologi medis modern, pembedahan invasif minimal dan pengobatan intervensi telah menjadi sarana penting untuk mengobati banyak penyakit kompleks. Untuk memenuhi aplikasi dengan presisi tinggi dan keandalan tinggi ini, Tabung Bertulang Jalinan secara bertahap menjadi komponen kunci dalam perangkat medis karena kinerja dan fleksibilitasnya yang luar biasa. Tabung Bertulang Jalinan secara signifikan meningkatkan ketahanan tekanan ledakan, kekuatan kolom, dan kinerja transmisi torsi tabung dengan menyematkan struktur jalinan logam atau serat di antara dua lapisan bahan. Mereka banyak digunakan di bidang arteri koroner, elektrofisiologi, struktural jantung, perifer, neurologis, saluran kemih, pernapasan, dan lainnya.
Keuntungan inti dari Tabung Bertulang Jalinan terletak pada kombinasi tulangan Kevlar dan jalinan baja tahan karat. Serat Kevlar banyak digunakan di bidang luar angkasa, peralatan antipeluru, dan bidang lainnya karena kekuatan tariknya yang sangat tinggi dan sifat ringannya. Dalam Tabung Bertulang Jalinans, serat Kevlar digunakan sebagai lapisan penguat, yang tidak hanya meningkatkan kekuatan tabung, namun juga meningkatkan fleksibilitas dan ketahanan benturan. Jalinan baja tahan karat semakin meningkatkan ketahanan terhadap korosi dan ketahanan aus pada tabung, sehingga tetap dapat mempertahankan kinerja yang stabil di lingkungan yang keras.
Selain itu, desain lapisan PTFE Tabung Bertulang Jalinan memiliki kompatibilitas kimia yang sangat baik dan karakteristik gesekan yang rendah. PTFE (polytetrafluoroethylene) sebagai bahan lapisan dalam dapat secara efektif mencegah kebocoran cairan atau gas, dan memiliki permeabilitas yang sangat rendah, sehingga cocok untuk transportasi produk dengan kemurnian tinggi, pemrosesan makanan, peralatan medis, dan bidang lainnya. Desain lapisan ini tidak hanya meningkatkan masa pakai pipa, namun juga mengurangi biaya perawatan.
Tabung Bertulang Jalinan banyak digunakan di bidang medis. Presisi tinggi, kinerja kontrol torsi tinggi, dan biokompatibilitas yang baik dari tabung jalinan medis menjadikannya bagian penting dari peralatan medis utama seperti bedah invasif minimal dan perawatan intervensi.
Misalnya, Tabung Bertulang Jalinan dikombinasikan dengan bahan PI (polimida) dan serat Kevlar tidak hanya memiliki kekuatan dan ketahanan suhu yang sangat baik, tetapi juga memiliki kinerja isolasi dan fleksibilitas operasional yang baik, yang cocok untuk berbagai perangkat medis seperti lumen kawat pemandu, alat tusuk, dan selubung intervensi.
Dalam intervensi arteri koroner, Tabung Bertulang Jalinan digunakan pada peralatan utama seperti kateter balon dan sistem pengiriman katup aorta. Kinerja kontrol torsi tinggi dan ketahanan tekanan ledakan yang baik memungkinkannya bernavigasi dengan lancar dalam struktur pembuluh darah yang kompleks dan memastikan keamanan dan efektivitas pengoperasian.
Selain itu, penerapan Tabung Bertulang Jalinan pada kateter pemetaan elektrofisiologi, selubung yang dapat dikemudikan, kateter pemandu, dan peralatan lainnya juga menunjukkan kinerja luar biasa di bawah persyaratan presisi tinggi dan keandalan tinggi.
Apa saja komponen strukturalnya Tabung Bertulang Jalinan ?

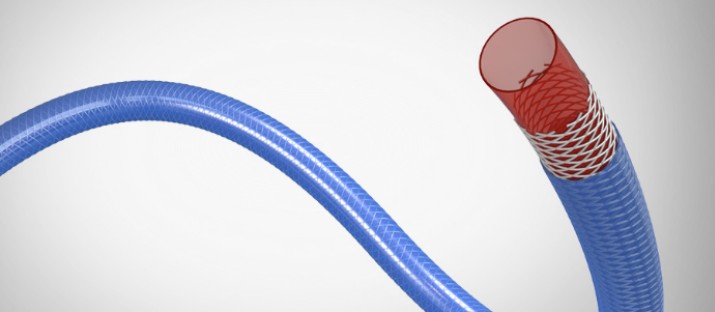

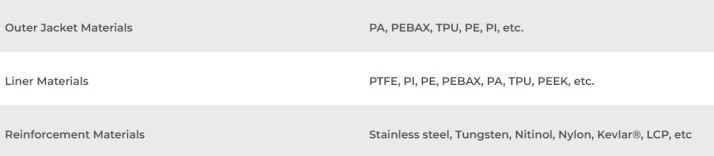

Komponen struktural dari Tabung Bertulang Jalinan biasanya meliputi lapisan dalam, lapisan tengah dan lapisan luar, setiap lapisan memiliki fungsi dan pemilihan material yang spesifik. Berikut rincian komposisi strukturnya:
Lapisan dalam (lapisan): Lapisan dalam bersentuhan langsung dengan fluida dan harus memiliki ketahanan media yang baik serta sifat penyegelan untuk memastikan bahwa fluida tidak terkontaminasi selama transmisi. Bahan lapisan dalam yang umum termasuk PTFE (polytetrafluoroethylene), FEP (fluorinated ethylene propylene), PEBAX (polyetherimide), TPU (thermoplastic polyurethane), PA (polyamide) dan PE (polyethylene).
Lapisan tengah (lapisan penguat): Lapisan tengah adalah bagian inti dari pipa yang diperkuat jalinan, biasanya ditenun dengan kawat logam (seperti kawat baja tahan karat, kawat paduan nikel-titanium) atau serat (seperti Kevlar®, LCP). Lapisan ini tidak hanya memberikan kekuatan tarik dan daya dukung tekanan yang dibutuhkan, tetapi juga memberikan fleksibilitas lentur dan ketahanan aus yang sangat baik pada pipa. Metode jalinan bisa 1-on-1, 1-on-2 atau 2-on-2, dan kerapatan jalinan biasanya antara 25 dan 125 PPI, dan dapat terus disesuaikan sesuai permintaan.
Lapisan luar (lapisan pelindung): Lapisan luar terletak pada sisi terluar, dan fungsi utamanya adalah melindungi lapisan tulangan dan lapisan dalam agar tidak rusak oleh lingkungan luar. Bahan lapisan luar yang umum termasuk PEBAX, nilon, TPU, PET (poliester), polietilen, dll., yang memiliki ketahanan aus yang baik, tahan cuaca, dan tahan radiasi UV. Selain itu, identifikasi warna, penghambat api, dan zat antistatis dapat ditambahkan ke lapisan luar untuk memenuhi persyaratan aplikasi spesifik.
Lapisan Dasi: Dalam beberapa kasus, untuk memastikan ikatan yang erat antara lapisan material, lapisan pengikat dipasang antara lapisan dalam dan lapisan penguat. Lapisan pengikat biasanya terbuat dari bahan perekat atau pelapis khusus untuk meningkatkan kekuatan ikatan antar lapisan dan stabilitas struktur keseluruhan.
Struktur opsional lainnya:
Lingkaran pengembangan atau titik pengembangan: Dalam beberapa aplikasi medis, untuk memudahkan observasi di bawah sinar-X atau teknik pencitraan lainnya, cincin pengembangan atau titik pengembangan ditambahkan ke pipa, yang biasanya terbuat dari paduan platinum-iridium, berlapis emas atau bahan polimer non-radio-transparan.
Desain tulang rusuk penguat: Dalam beberapa aplikasi bertekanan tinggi atau beban tinggi, rusuk penguat ditambahkan ke bagian luar pipa untuk lebih meningkatkan kekuatan dan stabilitas strukturalnya.
Sistem pembengkokan yang dikontrol cincin tarik kawat: Dalam aplikasi yang memerlukan kontrol sudut tekuk yang tepat, sistem tekuk yang dikontrol cincin tarik kawat dapat dirancang untuk memastikan bahwa pipa dapat mempertahankan bentuk dan kinerja yang stabil selama penggunaan.

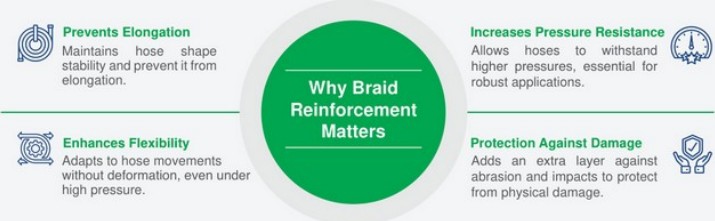

Apa peran kunci dari bahan penguat Tabung Bertulang Jalinan ?
Bahan penguat Braid Reinforced Tubing memainkan peran penting dalam meningkatkan kinerjanya. Bahan penguat biasanya terletak di lapisan tengah tabung dan dibentuk dengan cara dikepang atau digulung untuk meningkatkan kekuatan, ketangguhan dan ketahanan tekan tabung. Berikut ini adalah peran kunci dari bahan penguat dan penjelasan rincinya:
1. Meningkatkan ketahanan tekan:
Bahan penguat yang dikepang (seperti kawat baja tahan karat, Kevlar®, LCP, dll.) dapat meningkatkan ketahanan tekan pipa secara signifikan, sehingga tetap dapat menjaga stabilitas struktur di bawah tekanan tinggi. Misalnya, kateter bertulang yang dikepang yang terbuat dari kawat baja 304 dan bahan polimer medis dapat secara efektif mencegah kateter terlipat dan meningkatkan ketahanan tekannya. Selain itu, penerapan Tabung Bertulang Jalinan pada pipa bertekanan tinggi juga menunjukkan bahwa material penguatnya mampu menahan tekanan hidrolik hingga 5000 PSI.
2. Peningkatan kinerja kontrol torsi:
Desain struktural dari material yang diperkuat jalinan memungkinkannya memberikan kinerja kontrol torsi yang baik. Dalam perangkat medis seperti sistem pengiriman katup aorta dan kateter pemetaan elektrofisiologi, kinerja kontrol torsi yang tinggi dari perangkat tersebut Tabung Bertulang Jalinan memastikan stabilitas dan keakuratan kateter dalam operasi yang kompleks. Selain itu, material penguat pada Braid Reinforced Tubing juga dapat mengoptimalkan kinerja torsinya dengan mengatur sudut dan kepadatan jalinan.
3. Mencegah pemanjangan dan deformasi:
Bahan penguat yang dikepang dapat secara efektif mencegah pipa memanjang atau berubah bentuk saat digunakan. Misalnya, dalam sistem hidrolik, pipa yang diperkuat dengan jalinan dapat menjaga kestabilan bentuknya dan menghindari deformasi akibat kelelahan material bahkan di bawah tekanan tinggi dan beban dinamis. Fitur ini sangat penting untuk perangkat medis yang memerlukan kontrol yang tepat, seperti mikrokateter neurovaskular dan selubung yang dapat dikemudikan.
4. Memberikan perlindungan tambahan:
Bahan penguat yang dikepang tidak hanya meningkatkan sifat mekanik pipa, tetapi juga memberikan perlindungan fisik tambahan. Misalnya, pada pipa penghubung fleksibel tahan ledakan, lapisan penguat tengah biasanya terdiri dari kawat jalinan kawat atau bahan penguat serat, yang secara efektif dapat mencegah benturan dan keausan eksternal serta memastikan kekuatan dan stabilitas sambungan. Selain itu, bahan penguat yang dikepang dapat lebih meningkatkan ketahanan aus dan sifat anti selip dengan meningkatkan kekasaran permukaan pipa atau menambahkan lapisan anti selip.
5. Optimalkan pemanfaatan material:
Desain struktural bahan penguat jalinan memungkinkan bahan tersebut dioptimalkan sesuai dengan kebutuhan gaya komponen, sehingga memberikan keunggulan kekuatan tinggi pada bahan tersebut. Misalnya, pada material komposit, jaring jalinan serat dapat disusun secara terarah sesuai dengan arah gaya komponen untuk meningkatkan efisiensi pemanfaatan bahan penguat. Desain ini tidak hanya meningkatkan kinerja pipa secara keseluruhan, tetapi juga mengurangi biaya penggunaan material.
6. Beradaptasi dengan berbagai lingkungan kerja:
Keberagaman dan penyesuaian bahan penguat jalinan memungkinkan bahan tersebut beradaptasi dengan berbagai lingkungan kerja. Misalnya, pada selang karet untuk tenaga nuklir, lapisan penguat biasanya ditenun atau digulung dengan bahan serat. Bahan-bahan ini memiliki kekuatan dan ketangguhan tinggi, yang secara efektif dapat meningkatkan sifat tarik dan tekan selang. Selain itu, bahan penguat jalinan juga dapat beradaptasi dengan kondisi kerja yang berbeda dengan menyesuaikan metode tenunnya (seperti tenunan polos, tenunan kepar, tenunan silang, dll.), sehingga memastikan selang dapat beroperasi secara stabil di berbagai lingkungan yang kompleks.
Penerapan Tabung Bertulang Jalinan
Tabung Bertulang Jalinan banyak digunakan di berbagai bidang medis karena kinerja dan fleksibilitasnya yang sangat baik. Kinerja kontrol torsinya yang tinggi dan biokompatibilitasnya yang baik menjadikannya bagian penting dari peralatan medis utama seperti bedah invasif minimal dan terapi intervensi.
1. Intervensi koroner: Tabung Bertulang Jalinan memainkan peran penting dalam intervensi koroner. Ketahanannya terhadap tekanan tinggi dan kinerja kontrol torsi yang baik memungkinkannya melewati struktur pembuluh darah yang kompleks dengan lancar, memastikan keamanan dan efektivitas operasi. Misalnya, Tabung Bertulang Jalinan digunakan pada peralatan utama seperti kateter balon dan sistem pengiriman katup aorta.
2. Intervensi elektrofisiologi: Dalam intervensi elektrofisiologi, kinerja kontrol torsi yang tinggi dan konduktivitas yang baik dari Tabung Bertulang Jalinan menjadikannya pilihan ideal untuk kateter pemetaan elektrofisiologi. Mereka dapat memberikan kontrol torsi yang tepat untuk memastikan navigasi kateter yang stabil dalam struktur jantung yang kompleks.
3. Intervensi jantung struktural: Tabung Bertulang Jalinan juga banyak digunakan dalam intervensi jantung struktural. Kekuatan pendukungnya yang tinggi dan kinerja anti-pembengkokannya yang baik memungkinkannya secara efektif mendukung implantasi struktur kompleks seperti katup jantung.
4. Intervensi pembuluh darah perifer: Dalam intervensi pembuluh darah perifer, fleksibilitas tinggi dan ketahanan torsi yang baik dari Braid Reinforced Tubings memungkinkan mereka beradaptasi dengan jalur pembuluh darah yang kompleks dan memastikan kelancaran operasi.
5. Intervensi neurologis: Penerapan Tabung Bertulang Jalinan dalam intervensi neurologis sangat menonjol. Kinerja kontrol torsi yang tinggi dan biokompatibilitas yang baik memungkinkannya melewati struktur neurovaskular yang kompleks, memastikan keakuratan dan keamanan operasi.
6. Intervensi urin: Dalam intervensi urologi, fleksibilitas tinggi dan kinerja anti-pembengkokan yang baik dari Braid Reinforced Tubing memungkinkannya melewati struktur sistem saluran kemih yang kompleks untuk memastikan kelancaran operasi.
7. Intervensi pernapasan: Penerapan Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokateter: Penerapan Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Sistem pengiriman katup aorta: Penerapan Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Selubung yang dapat dikendalikan: Penerapan Tabung Bertulang Jalinan dalam selubung yang dapat dikemudikan juga sangat menonjol. Performa kontrol torsi yang tinggi dan performa anti tekuk yang baik memungkinkannya melewati struktur pembuluh darah yang kompleks, memastikan keakuratan dan keamanan pengoperasian.
11. Panduan kateter: Braid Reinforced Tubings juga banyak digunakan dalam kateter pemandu. Fleksibilitasnya yang tinggi dan kinerja anti-pembengkokannya yang baik memungkinkannya melewati struktur pembuluh darah yang kompleks untuk memastikan kelancaran operasi.
kenapa bisa Tabung Bertulang Jalinan menjadi komponen kunci dalam perawatan medis presisi tinggi?
Braid Reinforced Tubings telah menjadi produk yang sangat diperlukan dan penting dalam perawatan medis modern karena kinerjanya yang sangat baik dan layanan khusus yang fleksibel. Keunggulan kinerjanya terutama tercermin dalam aspek-aspek berikut:
Ketahanan tekanan ledakan tinggi dan kekuatan kolom: Braid Reinforced Tubings secara signifikan meningkatkan ketahanan tekanan tabung dengan menyematkan struktur jalinan logam atau serat di antara dua lapisan material. Desain ini memungkinkannya menjaga stabilitas struktural di bawah tekanan tinggi dan cocok untuk aplikasi yang memerlukan keandalan tinggi.
Misalnya, di bidang medis, Braid Reinforced Tubings banyak digunakan pada kateter koroner perkutan, kateter balon, mikrokateter neurovaskular, dan perangkat lain untuk memastikan stabilitas dan keamanannya dalam struktur pembuluh darah yang kompleks.
Performa transmisi torsi luar biasa: Lapisan tengah Braid Reinforced Tubing biasanya ditenun dengan kawat atau serat logam, dan desain struktural ini memberikan kinerja kontrol torsi yang baik.
Pada perangkat medis seperti sistem pengiriman katup aorta dan kateter pemetaan elektrofisiologi, kinerja kontrol torsi yang tinggi dari Braid Reinforced Tubings memastikan keakuratan dan stabilitas kateter dalam pengoperasian yang kompleks. Selain itu, tabung polimida bertulang (PI) jalinan yang disediakan oleh Zeus juga memiliki kemampuan transmisi torsi yang sangat baik dan cocok untuk aplikasi yang membutuhkan fleksibilitas dan kekuatan tinggi.
Kekerasan yang dapat disesuaikan: Tabung Bertulang Jalinan dapat menyesuaikan kombinasi bahan dan kepadatan jalinan sesuai dengan kebutuhan pelanggan untuk mencapai penyesuaian kekerasan yang berbeda. Fleksibilitas ini memungkinkannya beradaptasi dengan berbagai skenario aplikasi, mulai dari kateter lunak hingga struktur pendukung yang kaku, untuk memenuhi kebutuhan spesifik.
Misalnya, tabung jalinan PI menggabungkan kekuatan tinggi dan ketahanan suhu bahan PI dengan fleksibilitas struktur jalinan untuk menjadi bahan tabung komposit dengan kontrol putaran, fleksibilitas, kekuatan, dan kemampuan dorong yang sangat baik.
Waktu pengiriman yang singkat dan produksi yang stabil: Karena material lapisan dalam dan luar dapat diproduksi secara mandiri, proses produksi Braid Reinforced Tubings lebih efisien dan dapat memperpendek siklus pengiriman. Pada saat yang sama, lingkungan produksinya biasanya memenuhi standar ruang bersih tingkat 10.000 untuk memastikan bahwa kualitas produk memenuhi persyaratan aplikasi perangkat medis. Cara produksi yang efisien ini tidak hanya meningkatkan efisiensi produksi, tetapi juga mengurangi biaya produksi sehingga membuat produk lebih kompetitif di pasar.
Layanan yang disesuaikan: Layanan yang disesuaikan dari Tabung Bertulang Jalinan adalah sorotan. Pelanggan dapat memilih material lapisan dalam dan luar serta material penguat seperti PTFE, PI, PEBAX, TPU, PA, dll. sesuai dengan kebutuhan spesifik untuk memenuhi kebutuhan skenario aplikasi yang berbeda.
Misalnya, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Pasca pemrosesan: Untuk lebih meningkatkan kinerja dan penerapan produk, Braid Reinforced Tubing biasanya menjalani serangkaian perawatan pasca pemrosesan, seperti proses pencetakan ujung, pengikatan, lancip, dan proses lainnya. Perawatan ini dapat meningkatkan konektivitas dan pengoperasian tabung, sehingga lebih andal dalam lingkungan yang kompleks. Misalnya, lapisan dalam dan luar tabung jalinan PI dilapisi dengan proses pelapisan celup canggih untuk memastikan kompatibilitas kimia dan sifat mekanik yang baik.
Tren perkembangan masa depan Tabung Bertulang Jalinan terutama tercermin dalam aspek-aspek berikut:
Inovasi materi: Dengan perkembangan teknologi material baru, Braid Reinforced Tubings akan menggunakan lebih banyak material serat berperforma tinggi, seperti aramid, serat karbon, dll., untuk meningkatkan karakteristik ringan dan kekuatan tinggi. Pada saat yang sama, penerapan material ramah lingkungan seperti material yang dapat didaur ulang dan biodegradable juga akan meningkat, sehingga mendorong industri menuju pembangunan berkelanjutan.
Kemajuan teknologi: Penerapan intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Perluasan bidang aplikasi: Bidang aplikasi Tabung Bertulang Jalinan akan semakin diperluas, terutama di bidang peralatan medis (seperti endoskopi dan kateter), energi baru (peralatan energi angin dan matahari), dll. Dengan percepatan urbanisasi dan mempopulerkan konsep pembangunan kota pintar, permintaan akan manajemen cerdas sistem jaringan pipa bawah tanah semakin meningkat, yang akan membawa peluang pengembangan baru untuk Braid Reinforced Tubings.
Intelijen dan keberlanjutan: Dengan berkembangnya teknologi Internet of Things, Braid Reinforced Tubings akan mengintegrasikan lebih banyak sensor dan modul komunikasi untuk mewujudkan pemantauan real-time dan pengunggahan data status pipa, serta memberikan dukungan informasi yang lebih akurat untuk pemeliharaan jaringan pipa perkotaan. Pada saat yang sama, dengan digalakkannya konsep ekonomi sirkular, produksi Braid Reinforced Tubings akan menggunakan lebih banyak bahan yang dapat didaur ulang untuk mengurangi dampak terhadap lingkungan.
Layanan yang disesuaikan: Di masa depan, layanan Braid Reinforced Tubings yang disesuaikan akan lebih fleksibel untuk memenuhi kebutuhan berbagai skenario aplikasi. Misalnya, dengan mengoptimalkan formula material dan proses manufaktur, pipa plastik bertulang akan memiliki sifat mekanik dan stabilitas kimia yang lebih baik untuk beradaptasi dengan lingkungan aplikasi yang lebih menuntut. Selain itu, dengan menguatnya tren konsumsi yang dipersonalisasi, pipa yang diperkuat dengan jalinan akan memberikan layanan yang lebih disesuaikan, seperti spesifikasi khusus dan penyesuaian fungsional, untuk memenuhi kebutuhan di berbagai kesempatan.
Dengan kemajuan berkelanjutan dalam ilmu material dan teknologi rekayasa, kinerja dan jangkauan aplikasi Braid Reinforced Tubings akan semakin diperluas. Kedepannya, kombinasi tulangan Kevlar dan jalinan baja tahan karat akan semakin mendekati kebutuhan kekuatan yang lebih tinggi dan bobot yang lebih ringan. Pada saat yang sama, desain lapisan PTFE dan pipa bertekanan tinggi juga akan lebih cerdas untuk memenuhi persyaratan presisi tinggi dalam kondisi kerja yang kompleks.
Di bidang medis, Tabung Bertulang Jalinan akan terus mendorong pengembangan bedah invasif minimal dan pengobatan intervensi, terutama di bidang presisi tinggi seperti neurovaskular dan kardiovaskular. Di bidang industri, penerapannya dalam skenario tekanan tinggi, tahan korosi, dan tahan benturan akan terus diperluas, memberikan dukungan kuat bagi manufaktur cerdas dan manufaktur ramah lingkungan.
