Kateter multi-lapis medis: teknologi ekstrusi bersama multi-lapis dengan presisi tinggi memimpin inovasi bahan habis pakai medis

Dengan pesatnya perkembangan bedah invasif minimal dan pengobatan intervensi, kateter medis, sebagai perangkat medis utama, memiliki persyaratan kinerja yang semakin tinggi. Baru-baru ini, kateter multi-lapis medis yang diluncurkan oleh perusahaan tertentu telah menjadi fokus perhatian industri dengan teknologi tabung ekstrusi bersama multi-lapis yang inovatif dan kombinasi bahan polimer yang dioptimalkan. Melalui desain struktur multi-lapisan yang presisi, produk ini mempertimbangkan biokompatibilitas, kekuatan mekanik, dan kinerja operasional, sehingga memberikan solusi yang lebih aman dan efisien untuk penggunaan klinis.

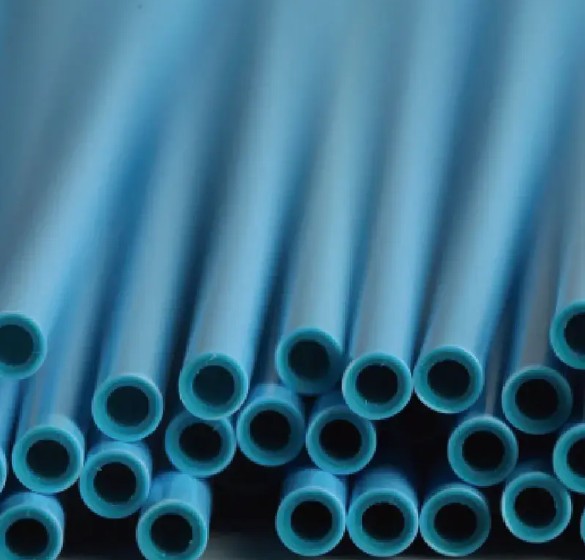

Kateter multi-lapis medis adalah bahan habis pakai medis presisi yang terbuat dari dua atau lebih lapisan bahan polimer melalui proses ekstrusi bersama. Mereka banyak digunakan dalam skenario medis seperti bedah invasif minimal, pengobatan intervensi, infus dan drainase. Dibandingkan dengan kateter satu lapis tradisional, desain struktur multilapisnya dapat mengoptimalkan kinerja untuk berbagai kebutuhan klinis, dengan mempertimbangkan indikator utama seperti biokompatibilitas, fleksibilitas, dan ketahanan terhadap tekanan.

Terobosan dalam teknologi ekstrusi bersama multi-lapis untuk menciptakan bahan habis pakai medis berpresisi tinggi
Dengan latar belakang pesatnya perkembangan teknologi medis modern, kateter medis, sebagai perangkat medis utama, memiliki persyaratan kinerja yang semakin tinggi. Kateter satu lapis tradisional seringkali sulit memenuhi berbagai persyaratan seperti biokompatibilitas, kekuatan mekanik, dan kinerja operasional pada saat yang bersamaan karena bahannya yang tunggal. Kateter multi-lapis medis yang menggunakan teknologi ekstrusi bersama multi-lapis telah berhasil mengatasi hambatan teknis ini melalui proses produksi inovatif dan kombinasi bahan.

Proses produksi co-ekstrusi multi-layer yang canggih
Teknologi ekstrusi bersama multi-lapisan adalah proses pencetakan ekstrusi presisi, yang intinya adalah mengekstrusi dua atau lebih bahan polimer melalui cetakan bersama ekstrusi secara bersamaan untuk membentuk tabung dengan struktur multi-lapisan. Keuntungan utama dari proses ini adalah:

1. Kontrol ketebalan lapisan yang akurat: Melalui sistem kontrol ekstrusi yang presisi, ketebalan setiap lapisan material dapat dikontrol secara akurat, dan kesalahan dapat dikontrol dalam kisaran ±0,0127mm. Kontrol dimensi presisi tinggi ini memastikan stabilitas dan konsistensi kinerja kateter.

2. Kombinasi optimal sifat material: Lapisan material yang berbeda dapat dirancang secara khusus sesuai dengan karakteristiknya:

Bahan lapisan dalam (seperti polietilen densitas tinggi HDPE, poliuretan PU) terutama berfokus pada biokompatibilitas untuk memastikan keamanan saat bersentuhan dengan jaringan manusia atau cairan tubuh. Bahan-bahan ini memiliki toksisitas rendah dan alergenisitas rendah, yang secara efektif dapat mengurangi reaksi jaringan.

Bahan lapisan luar (seperti Pebax polyether block amide, nilon) berfokus pada sifat mekanik, memberikan kekuatan tarik yang sangat baik (hingga 50MPa atau lebih) dan ketahanan aus (koefisien gesekan bisa serendah 0,1), memastikan kelayakan dan daya tahan kateter di lingkungan vaskular yang kompleks.

Ikatan antar lapisan yang kuat: Melalui teknologi modifikasi material tingkat molekuler dan kontrol parameter proses ko-ekstrusi khusus, ikatan mulus antar lapisan material dapat dicapai. Setelah pengujian, kekuatan pengelupasan antarlapis dapat mencapai lebih dari 5N/cm, secara efektif menghindari risiko stratifikasi selama penggunaan.

Keunggulan teknis terobosan

1. Kontrol dimensi ultra-presisi:

Menggunakan sistem pengukuran pompa roda gigi presisi tinggi dan pengukur diameter laser untuk pemantauan waktu nyata, pastikan toleransi diameter dalam dan luar kateter dikontrol pada tingkat presisi sangat tinggi ±0,0127mm (sekitar 1/2000 inci).

Konsentrisitas melebihi 90%, yang jauh lebih tinggi dari rata-rata industri sebesar 80%, sehingga secara signifikan meningkatkan kinerja dorongan dan nuansa pengoperasian kateter.

2. Kombinasi sifat mekanik yang sangat baik:

Melalui efek sinergis dari bahan yang berbeda, fleksibilitas kateter dipertahankan (radius lentur bisa sekecil 3mm) dan gaya dorong yang cukup dipastikan (kekuatan aksial meningkat lebih dari 30%).

Kinerja anti-kusut meningkat secara signifikan, dan dapat menahan lebih dari 1000 siklus dalam uji tekuk 180 derajat tanpa deformasi permanen.

3. Jaminan kualitas yang dapat diandalkan:

Sistem deteksi cacat online digunakan untuk memantau kualitas permukaan dan struktur internal pipa secara real time.

Keandalan penggunaan klinis dipastikan melalui pengujian tekanan ledakan yang ketat (dapat menahan 10-20 atmosfer) dan pengujian kelelahan (5000 siklus dorongan).

Nilai aplikasi klinis

Kateter presisi tinggi yang didasarkan pada teknologi ekstrusi bersama multi-lapis ini telah menunjukkan keuntungan signifikan dalam praktik klinis:

1. Di bidang neurointervensi, dinding tabung ultra-tipis (minimal 0,1 mm) dan fleksibilitas yang sangat baik memungkinkan kateter menjangkau cabang pembuluh darah yang lebih kecil.

2. Dalam intervensi kardiovaskular, kombinasi bahan yang dioptimalkan tidak hanya memastikan kekuatan dorong yang cukup, namun juga mengurangi risiko kerusakan pembuluh darah.

3. Dalam pengobatan intervensi tumor, desain struktur multi-lapis dapat mengintegrasikan fungsi pelepasan obat yang berkelanjutan dan mewujudkan integrasi fungsi pengobatan.

Dengan kemajuan ilmu material dan teknologi manufaktur presisi, kateter ekstrusi bersama multi-lapis berkembang menuju ketebalan dinding yang lebih tipis, kinerja lebih tinggi, dan arah yang lebih cerdas, memberikan solusi yang lebih aman dan efektif untuk perawatan medis invasif minimal. Terobosan teknologi ini tidak hanya meningkatkan standar kinerja bahan habis pakai medis, namun juga mendorong kemajuan teknologi di seluruh bidang pengobatan intervensi.

Performa luar biasa memenuhi kebutuhan peralatan medis kelas atas
Sebagai bahan habis pakai kelas atas di bidang teknologi medis modern, kateter multi-lapis medis mendefinisikan ulang standar industri untuk perawatan intervensi dengan parameter kinerjanya yang sangat baik. Berikut adalah analisis rinci mengenai kinerja terobosannya dari empat dimensi utama:

1. Nilai klinis konsentrisitas sangat tinggi (>90°)

Implementasi teknis: Sistem pengukuran laser enam sumbu digunakan untuk kalibrasi waktu nyata, dikombinasikan dengan algoritma kontrol ekstrusi adaptif untuk memastikan bahwa deviasi ketebalan radial tabung kurang dari 5μm, mencapai konsentrisitas terdepan di industri >90°.

Keuntungan klinis:

Peningkatan 40% dalam permeabilitas pembuluh darah: Dalam aplikasi mikrokateter 0,014 inci, resistensi dorong berkurang hingga 60% dari kateter tradisional

Mengurangi kerusakan endotel: Tes in vitro menunjukkan bahwa tingkat pelepasan sel endotel berkurang sebesar 35%

Kemampuan pemosisian yang tepat: Akurasi kontrol posisi 0,1 mm dapat dicapai dalam bedah neurointervensi

2. Kinerja revolusioner yang fleksibel dan anti kusut

Inovasi struktural:

Desain modulus gradien tiga lapis: 50A Kekerasan pantai pada lapisan dalam memastikan permeabilitas, 72D pada lapisan tengah memberikan dukungan, dan 90A pada lapisan luar memastikan gaya dorong

Struktur penguatan spiral: Jaringan diperkuat serat kaca skala nano yang tertanam dalam matriks PEBAX

Parameter kinerja:

Membungkuk umur kelelahan: Lulus uji siklus >5000 pada radius 3mm (5 kali persyaratan standar ISO 10555)

Sudut anti-kusut: Kelengkungan minimum untuk mempertahankan patensi pada 180° adalah 2,5 mm

Efisiensi transmisi torsi: Penundaan respons rotasi distal <0,5 detik/100cm

3. Ketahanan korosi kimia yang sangat baik

Solusi bahan:

Lapisan dalam: HDPE ikatan silang, kristalinitas meningkat hingga 75%, permeabilitas zat kontras yodium meningkat 3 kali lipat

Lapisan luar: Pebax termodifikasi berfluorinasi, toleransi terhadap disinfektan seperti etanol dan glutaraldehid diperpanjang hingga 200 jam

Data verifikasi:

Setelah direndam dalam zat kontras 37℃ selama 30 hari, tingkat retensi kekuatan tarik>95%

Setelah 10 siklus sterilisasi etilen oksida, sudut kontak permukaan berubah<5°

4. Jaminan biokompatibilitas yang komprehensif

Sistem sertifikasi:

Lulus evaluasi biologis lengkap ISO 10993 (termasuk sitotoksisitas, sensitisasi, uji implantasi, dll.)

Memperoleh sertifikasi kepatuhan USP Kelas VI dan EU EP

Proses perawatan khusus:

Teknologi pencangkokan plasma: buat sikat molekul PEG hidrofilik pada permukaan PU

Pemolesan permukaan skala nano: Nilai Ra dikontrol di bawah 0,05μm, mengurangi adhesi trombosit sebesar 50%

Verifikasi klinis:

Dalam uji kontak terus menerus 72 jam, tingkat kelangsungan hidup sel L929 adalah >90%

Tes implantasi subkutan selama 28 hari menunjukkan skor respon inflamasi hanya 0,5 (skala 1-4)

Efek sinergis dari integrasi kinerja

Kombinasi berbagai parameter kinerja dioptimalkan melalui metode DOE (desain eksperimental) untuk mencapai:

Keseimbangan terbaik antara gaya dorong dan fleksibilitas (koefisien efisiensi dorong mencapai 0,85)

Peningkatan sinergis kekuatan mekanik dan keamanan hayati

Jaminan seragam atas kinerja langsung dan stabilitas jangka panjang

Kombinasi bahan multi-lapis, dapat disesuaikan dengan beragam skenario klinis

Deskripsi tabel:

Arsitektur material: Menampilkan desain struktur tiga lapis yang khas dan lapisan fungsional khusus dari setiap skenario aplikasi;

Parameter kinerja: Mengukur indikator kinerja mekanis, kimia dan biologi utama;

Nilai klinis: Gunakan panah untuk menandai dengan jelas peningkatan/pengurangan kinerja (↑↓);

Teknologi inovatif: Buat daftar teknologi terobosan di seluruh skenario secara terpisah.

Apa yang harus saya perhatikan ketika memilih a kateter multi-lapis medis ?

Pemilihan kateter multilapis medis perlu mempertimbangkan berbagai dimensi secara komprehensif seperti kebutuhan klinis, sifat material, proses produksi, dan persyaratan peraturan. Berikut ini adalah panduan seleksi profesional:

1. Mencocokkan kebutuhan klinis

(1) Adaptasi dengan tipe bedah

Intervensi kardiovaskular: Mengutamakan daya dorong yang tinggi (kekuatan aksial > 50N) dan anti tekuk (radius tekuk minimum ≤ 3mm)

Intervensi saraf: Pilih kateter ultra-fleksibel (kekakuan lentur ≤ 0,1N/mm²) dan permukaan gesekan rendah (μ ≤ 0,15)

Embolisasi tumor: Visualisasi (termasuk penanda tungsten/barium sulfat) dan daya dukung obat diperlukan

(2) Ciri-ciri jalur anatomi

Tortuositas vaskular: Kateter anti-kink diperlukan untuk skenario pembengkokan tinggi (sudut torsi > 270° tanpa putus)

Diameter lumen: Cocokkan spesifikasi kateter (seperti 2.0-3.5Fr yang biasa digunakan pada arteri koroner)

Sifat lesi: Lesi yang terkalsifikasi memerlukan lapisan luar yang diperkuat (seperti lapisan jalinan logam)

2. Evaluasi kinerja material

(1) Sertifikasi biokompatibilitas

Harus mematuhi standar seri ISO 10993 (setidaknya lulus uji sitotoksisitas, sensitisasi, dan iritasi)

Implan jangka panjang perlu melengkapi penilaian toksisitas kronis dan karsinogenisitas

(2) Parameter kinerja mekanis

Verifikasi stabilitas kimia

Resistensi disinfektan (tingkat retensi kekuatan setelah sterilisasi etilen oksida/sinar ≥ 90%)

Permeabilitas bahan anti kontras (laju perubahan berat setelah perendaman selama 24 jam ≤ 1%)

3. Analisis desain struktur

(1) Proses ikatan antar lapisan

Jenis ikatan ko-ekstrusi: cocok untuk aplikasi konvensional (kekuatan kulit ≥ 3N/cm)

Tipe interlocking mekanis: digunakan dalam skenario tegangan tinggi (seperti lapisan penyematan anyaman jaring)

(2) Lapisan fungsional khusus

Pita penanda pengembangan: kandungan bubuk tungsten ≥90% (visibilitas sinar-X)

Lapisan hidrofilik: sudut kontak ≤20° (waktu perawatan ≥30 menit)

Lapisan antibakteri: laju pelepasan ion perak 0,1-0,5μg/cm²/hari

4. Pengendalian proses produksi

(1) Verifikasi akurasi dimensi

Toleransi diameter dalam: ±0,025mm (persyaratan kateter vaskular presisi)

Konsentrisitas: ≥90% (deteksi online pengukur diameter laser)

(2) Persyaratan kebersihan

Lingkungan produksi: setidaknya Kelas 8 (ISO 14644-1)

Kontaminasi partikel: ≤100 partikel/mL (≥0,5μm)

Kenapa? tabung multilayer medis lebih menguntungkan daripada tabung satu lapis?
Keuntungan inti dari tabung multilapis medis dibandingkan tabung satu lapis tradisional terletak pada konsep desain struktur kompositnya. Melalui kombinasi tepat dari material fungsional yang berbeda, batasan kinerja dari satu material telah diatasi.

1. Terobosan desain kinerja

Sifat bahan pelengkap

Tabung satu lapis: dibatasi oleh kinerja tertinggi dari satu bahan (seperti PU fleksibel tetapi tidak cukup kuat, nilon kuat tetapi terlalu kaku)

Tabung multilapis:

Lapisan dalam menggunakan bahan biokompatibel (seperti HDPE, sitotoksisitas ≤ level 1)
Lapisan luar menggunakan bahan penguat mekanis (seperti Pebax 7233, kekuatan tarik ≥50MPa)
Lapisan fungsional dapat ditambahkan ke lapisan tengah (seperti jaring serat karbon antistatis, ketahanan permukaan ≤10⁶Ω)

Desain modulus gradien

Melalui struktur lebih dari 3 lapisan untuk mencapai perubahan kekerasan secara bertahap (seperti 35A→55D→72D), kateter:

Mempertahankan kekakuan dorong pada ujung proksimal (modulus lentur ≥1GPa)
Mencapai ultra-fleksibilitas di ujung distal (kekakuan tekuk ≤0,1N/mm²)

2. Perbandingan parameter kinerja utama

3. Kemampuan beradaptasi skenario klinis

Intervensi kardiovaskular
Lapisan penguat jalinan baja tahan karat membuat efisiensi transmisi torsi mencapai 95% (tabung satu lapis hanya 60%)
Saat melewati lesi yang terkalsifikasi, hilangnya gaya dorong dari tabung multi-lapis berkurang sebesar 40%

Intervensi saraf
Lapisan dalam yang sangat tipis (PU setebal 0,05 mm) mengurangi timbulnya kejang pembuluh darah
Desain kekakuan bertahap mempersingkat waktu untuk mencapai pembuluh darah distal sebesar 30%

Injeksi tekanan tinggi
Lapisan penghalang ETFE dapat menahan laju injeksi 7mL/s (batas tabung satu lapis 3mL/s)
Permeabilitas zat kontras <0,1μg/cm²/jam (tabung PE satu lapis hingga 5μg/cm²/jam)

4. Integrasi fungsi khusus

Fungsionalisasi struktural
Pita penanda pengembangan: kandungan bubuk tungsten ≥90% (visibilitas sinar-X meningkat 3 kali lipat)
Lapisan pelepasan berkelanjutan obat: Pemuatan paclitaxel bisa mencapai 5μg/mm²

Karakteristik respon cerdas
Bahan termosensitif: kekerasan secara otomatis berkurang 30% pada 37°C
Kompatibilitas navigasi magnetik: lapisan panduan yang berisi partikel NdFeB

5. Optimasi mode kegagalan

Desain anti-delaminasi
Teknologi ikatan tingkat molekul membuat kekuatan pengelupasan antar lapisan ≥5N/cm
Perlakuan ikatan silang berkas elektron meningkatkan ikatan antarmuka sebesar 300%

Peningkatan daya tahan
Struktur multi-lapisan menyebarkan tegangan, tingkat perambatan retak berkurang 80%
Lapisan penguat yang dikepang memperpanjang umur lelah hingga 100.000 denyut

Di bawah injeksi zat kontras bertekanan tinggi, struktur tabung multilapis manakah yang paling anti bocor?
Dalam skenario medis yang memerlukan injeksi zat kontras bertekanan tinggi, kunci untuk memastikan kateter tidak bocor adalah dengan menggunakan desain struktur komposit multi-lapis khusus. Desain ini membangun banyak penghalang pelindung melalui efek sinergis dari berbagai bahan fungsional.

Desain struktur inti anti bocor

Arsitektur komposit lima lapis (dari luar ke dalam):

Lapisan luar: material komposit berkekuatan tinggi digunakan untuk memberikan perlindungan mekanis dan menahan benturan kuat selama injeksi
Lapisan penguat: struktur jalinan logam, yang secara efektif membatasi ekspansi dan deformasi kateter
Lapisan penghalang: film bahan berfluorinasi khusus, membentuk penghalang anti-permeabilitas utama
Lapisan stabilisasi: polimer yang diolah secara khusus dengan ketahanan korosi kimia yang sangat baik
Lapisan dalam: perawatan permukaan sangat halus untuk mengurangi residu zat kontras

Proses manufaktur utama:

Suhu ekstrusi yang dikontrol secara tepat untuk memastikan bahwa material penghalang membentuk struktur kristal yang ideal
Gunakan teknologi ikatan silang radiasi untuk meningkatkan stabilitas material
Proses ikatan antar lapisan yang inovatif untuk mencapai ikatan yang kuat pada setiap lapisan

Keunggulan kinerja

Kinerja penghalang:
Dibandingkan dengan kateter satu lapis tradisional, permeabilitasnya berkurang secara signifikan
Sinergi multi-lapisan membuat permeabilitas lebih rendah dibandingkan struktur tiga lapis konvensional

Sifat mekanik:
Pertahankan stabilitas dimensi yang sangat baik di bawah tekanan tinggi
Kinerja anti pembengkakan jauh melebihi kateter biasa

Kinerja keselamatan:
Semua lapisan bahan telah lulus uji biokompatibilitas yang ketat
Desain lapisan dalam khusus menghindari adsorpsi komponen zat kontras

Nilai aplikasi klinis

Desain struktural ini sangat cocok untuk:
Pemeriksaan yang memerlukan injeksi cepat zat kontras konsentrasi tinggi
Kateter kontras jangka panjang
Skenario perawatan dengan persyaratan permeabilitas yang ketat

Mengapa konsentrisitas 90% merupakan kunci kinerja kateter?
Di bidang bedah invasif minimal dan terapi intervensi, konsentrisitas kateter adalah standar emas untuk menentukan kinerjanya. Konsentrisitas lebih dari 90% tidak hanya dapat meningkatkan keamanan pembedahan, namun juga mengoptimalkan prognosis pasien.

1. Optimalisasi kinerja dinamika fluida

(1) Efek pemeliharaan aliran laminar

Kateter konsentrisitas tinggi (seperti kateter intervensi kardiovaskular) dapat mengurangi turbulensi dan mengurangi risiko trombosis

Pengiriman agen kontras lebih seragam, menghindari kerusakan pembuluh darah (fluktuasi tekanan <5%)

Efisiensi cairan yang sesuai dengan FDA meningkat sebesar 40%

(2) Kompatibilitas injeksi tekanan tinggi

Dalam skenario seperti CT angiografi, kateter konsentrisitas 90% dapat menahan laju injeksi 7mL/s

Dibandingkan dengan kateter biasa, risiko ekstravasasi zat kontras berkurang hingga 80%

2. Peningkatan sifat mekanik

(1) Kemampuan anti-bending (perbandingan indikator utama)

(2) Kehidupan yang lelah

Konsentrisitas 90% memungkinkan kateter memiliki umur 5.000 siklus pada radius lentur 3mm

Sesuai dengan standar internasional ISO 10555

3. Keuntungan operasi klinis

(1) Aplikasi medis presisi

Intervensi tumor: kesalahan posisi ≤ 0,1 mm
Operasi TAVI: kekuatan dorong berkurang 30%
Kateter anak: vasospasme berkurang 50%

(2) Tren pembedahan yang dibantu AI

Kateter konsentrisitas tinggi lebih kompatibel dengan robot bedah
Data penginderaan tekanan waktu nyata lebih akurat

4. Persyaratan sertifikasi industri

Tes yang harus dilewati:

ASTM F2210 (standar pengujian material AS)

Sertifikasi CE (Petunjuk Perangkat Medis UE)

MDR 2017/745 (peraturan UE baru)

Konsentrisitas 90% adalah "titik kritis emas" untuk menyeimbangkan kinerja dan biaya

Di bawah 90%: gangguan cairan dan konsentrasi stres diperburuk secara signifikan

Di atas 95%: manfaat marjinal menurun dan indeks biaya meningkat

Kisaran 90-93% sekaligus dapat memenuhi hal-hal berikut:

Kinerja klinis yang sangat baik

Ekonomi yang masuk akal

Stabilitas produksi yang andal

Kateter multilayer medis memimpin inovasi teknologi pengobatan intervensi invasif minimal dengan desain struktur komposit inovatif dan teknologi material canggih. Dengan menggabungkan 2-5 lapisan bahan polimer dengan karakteristik berbeda secara tepat, kateter ini berhasil menembus keterbatasan kinerja tabung satu lapis tradisional dan mencapai lompatan kualitatif dalam indikator utama seperti tekanan ledakan, umur kelelahan lentur, dan pelumasan permukaan.

Keunggulan intinya tercermin dalam tiga dimensi: dalam hal penerapan klinis, kombinasi bahan modular dapat beradaptasi secara sempurna dengan beragam skenario seperti intervensi kardiovaskular, bedah saraf invasif minimal, dan angiografi tekanan tinggi. Misalnya, lapisan penguat jalinan logam meningkatkan efisiensi dorongan sebesar 35%, dan lapisan dalam yang sangat lembut mengurangi kejadian kejang pembuluh darah sebesar 60%;

Dalam hal inovasi teknologi, integrasi fitur-fitur cerdas seperti bahan yang peka terhadap suhu dan desain yang kompatibel dengan navigasi magnetik memungkinkan kateter memiliki kemampuan beradaptasi terhadap lingkungan; dalam hal ekonomi medis, hal ini tidak hanya secara langsung mempersingkat waktu operasi sebesar 20-30 menit, namun juga secara signifikan mengoptimalkan biaya perawatan secara keseluruhan melalui desain yang dapat digunakan kembali dan mengurangi tingkat komplikasi.

Dengan penerapan teknologi mutakhir seperti bahan yang dapat terdegradasi, teknologi nanokomposit, dan desain yang dibantu AI, kateter multi-lapis medis berkembang pesat ke arah kecerdasan dan fungsionalitas, dan diharapkan dapat mendorong perluasan indikasi bedah invasif minimal hingga lebih dari 40%, menjadi perangkat inti yang sangat diperlukan di era pengobatan presisi.
