Tabung Terukir PTFE terutama digunakan dalam pembuatan perangkat medis presisi tinggi , termasuk kateter kardiovaskular, stent vaskular, dan implan saraf. Nilai intinya terletak pada kombinasi gesekan yang sangat rendah dengan biokompatibilitas dan ketahanan kimia yang luar biasa—menjadikannya sangat diperlukan di mana pun pipa harus meluncur mulus di dalam tubuh manusia tanpa memicu reaksi merugikan. Diterapkan melalui etsa kimia pada diameter luar kateter dan digunakan bersama pipa heat-shrink FEP, Tabung Terukir PTFE membentuk lapisan lumen bagian dalam yang tahan lama yang secara dramatis mengurangi gesekan sekaligus menjaga integritas struktural.
Apa itu Tabung Terukir PTFE dan Bagaimana Cara Pembuatannya?

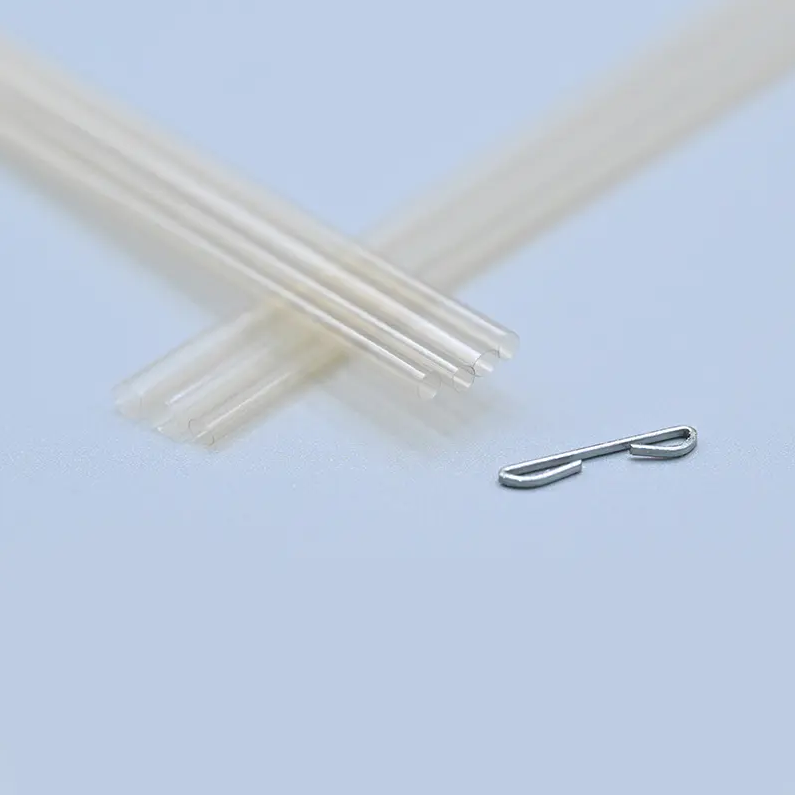

PTFE (Polytetrafluoroethylene) Etched Tube adalah tabung fluoropolimer khusus yang permukaan luarnya telah diolah secara kimia untuk meningkatkan kemampuan ikatan. Dalam keadaan alaminya, PTFE terkenal sulit untuk berikatan dengan material lain karena sifat antilengketnya. Pengetsaan kimia—biasanya menggunakan natrium naftalena atau reagen serupa—memodifikasi permukaan pada tingkat molekuler, menciptakan situs reaktif yang memungkinkan perekat dan pelapis membentuk ikatan yang kuat.
Dalam aplikasi perangkat medis, tabung PTFE yang tergores dilapisi pada diameter luar (OD) kateter dan kemudian dipasangkan dengan tabung heat-shrink FEP (Fluorinated Ethylene Propylene). Ketika FEP menyusut karena panas, FEP akan membungkus lapisan PTFE dan menguncinya dengan erat di tempatnya, membentuk lumen bagian dalam yang halus dan gesekan rendah. Konstruksi dua bahan ini banyak digunakan pada kateter intervensi dan bedah.
Aplikasi Utama Tabung Terukir PTFE
PTFE Etched Tube digunakan secara luas dalam disiplin kardiovaskular dan bedah saraf, dimana presisi dan biokompatibilitas tidak dapat dinegosiasikan. Di bawah ini adalah area aplikasi utama:
Kateter Kardiovaskular
Dalam prosedur kateterisasi jantung, kateter harus melewati jalur arteri yang berliku-liku dengan resistensi minimal. PTFE Etched Tube menyediakan lapisan dalam dengan gesekan rendah yang memungkinkan kabel pemandu dan kateter balon bergerak dengan lancar, mengurangi waktu prosedur dan meminimalkan trauma pembuluh darah. Kelambanan kimianya memastikannya tidak bereaksi dengan media kontras, larutan garam, atau komponen darah.
Sistem Pengiriman Stent Vaskular
Kateter pengiriman stent memerlukan kemampuan dorong dan kemampuan lacak yang tepat. Lapisan PTFE mengurangi gesekan antara stent dan dinding kateter, memungkinkan pemasangan stent yang terkontrol dan akurat. Dalam intervensi pembuluh darah koroner dan perifer, hal ini dapat menjadi pembeda antara keberhasilan penempatan dan komplikasi prosedural.
Implan Saraf dan Perangkat Bedah Saraf
Dalam bedah saraf, PTFE Etched Tubes digunakan pada sadapan stimulasi otak dalam (DBS), pirau ventrikel, dan implan saraf lainnya. Bahannya isolasi dielektrik yang sangat baik (kekuatan dielektrik sekitar 60 kV/mm) melindungi sinyal listrik sensitif, sementara biokompatibilitasnya meminimalkan reaktivitas jaringan selama periode implantasi jangka panjang.
Endoskopi Diagnostik dan Intervensi
Saluran kerja berlapis PTFE pada endoskopi dan bronkoskop mendapat manfaat dari ketahanan bahan terhadap bahan kimia, terutama bila terkena bahan pembersih enzimatik dan disinfektan. Permukaan anti lengket juga mencegah endapan biologis menempel pada dinding lumen.
Kateter Balon Berlapis Obat (DCB).
Dalam sistem balon yang mengelusi obat, lapisan PTFE memastikan pelipatan dan pembukaan balon dengan mulus selama penggelembungan sambil tetap inert secara kimiawi terhadap lapisan obat, sehingga menjaga kemanjuran obat selama pengiriman.
Enam Keunggulan Inti Tabung Terukir PTFE
Tabel berikut merangkum enam keunggulan kinerja utama dan relevansinya dengan rekayasa perangkat medis:
| Keuntungan | Parameter Kunci | Manfaat Aplikasi |
|---|---|---|
| Pelumasan Optimal | Koefisien gesekan serendah 0,04 | Navigasi kateter yang lancar di kapal |
| Biokompatibilitas | Sesuai ISO 10993 | Aman untuk implantasi jangka panjang |
| Isolasi Dielektrik | ~kekuatan dielektrik 60 kV/mm | Integritas sinyal dalam implan saraf |
| Ketahanan Kimia | Tahan terhadap hampir semua pelarut dan asam | Stabil dalam proses sterilisasi dan pembersihan |
| Tahan Cuaca | Stabil dari -200°C hingga 260°C | Andal dalam sterilisasi (EtO, gamma, autoclave) |
| Ketahanan Api | Nilai UL94 V-0 | Peningkatan keamanan di lingkungan bedah listrik |
Pelumasan Optimal
PTFE biasanya memiliki salah satu koefisien gesekan terendah dibandingkan material padat lainnya antara 0,04 dan 0,10 tergantung pada beban dan kecepatan. Untuk intervensi berbasis kateter, hal ini berarti berkurangnya kekuatan penyisipan, berkurangnya ketidaknyamanan pasien, dan rendahnya risiko perforasi pembuluh darah selama navigasi yang rumit. Ketika digores dan dikombinasikan dengan over-tubing FEP, pelumasan ini dipertahankan dan kekuatan ikatan meningkat secara signifikan.
Biokompatibilitas
PTFE diklasifikasikan sebagai bahan biologis inert dan telah digunakan dalam perangkat implan sejak tahun 1950an. Bahan ini tidak memicu respons peradangan, tidak mudah menyerap protein, dan tahan terhadap adhesi bakteri. Tabung Terukir PTFE yang digunakan dalam aplikasi kardiovaskular dan saraf harus memenuhi Standar biokompatibilitas ISO 10993 , yang mengevaluasi sitotoksisitas, sensitisasi, dan toksisitas sistemik—kriteria yang selalu dipenuhi PTFE.
Isolasi Dielektrik
Dengan konstanta dielektrik sekitar 2,1 dan kekuatan dielektrik mendekati 60 kV/mm, PTFE Etched Tube memberikan isolasi listrik yang sangat baik. Hal ini penting pada kabel stimulasi saraf dan kateter elektrofisiologi, karena kebocoran sinyal dapat mengganggu kinerja perangkat atau menyebabkan stimulasi jaringan yang tidak diinginkan.
Ketahanan Kimia
PTFE secara kimiawi inert terhadap hampir semua pelarut, asam, dan basa yang diketahui—termasuk asam sulfat pekat, asam fluorida, dan sebagian besar pelarut organik. Hal ini membuat PTFE Etched Tubes kompatibel dengan bahan sterilisasi agresif dan media kontras yang digunakan dalam prosedur yang dipandu pencitraan. Produsen perangkat mendapatkan keuntungan dari umur simpan yang lebih lama dan kinerja yang stabil di berbagai siklus sterilisasi.
Tahan Cuaca dan Suhu
PTFE mempertahankan sifat mekanik dan kimianya pada rentang suhu yang luar biasa, mulai dari -200°C hingga 260°C . Stabilitas ini berarti perangkat mempertahankan keakuratan dimensi dan sifat permukaannya melalui etilen oksida (EtO), iradiasi gamma, dan sterilisasi autoklaf—semua metode umum dalam pembuatan perangkat medis.
Ketahanan Api
PTFE mencapai peringkat ketahanan api UL94 V-0, yang berarti dapat padam sendiri dalam waktu 10 detik setelah sumber api dihilangkan dan tidak meneteskan partikel api. Dalam aplikasi bedah listrik dan kateter berbasis energi, sifat ini merupakan faktor keamanan yang penting, terutama di lingkungan ruang operasi di mana risiko penyalaan harus diminimalkan.
Tabung Terukir PTFE vs. Bahan Lapisan Kateter Lainnya
Insinyur perangkat sering membandingkan PTFE dengan bahan pelapis alternatif. Tabel di bawah ini memberikan perbandingan langsung:
| Bahan | Koefisien Gesekan | Biokompatibilitas | Suhu Maks (°C) | Ketahanan Kimia | Ikatan (Terukir) |
|---|---|---|---|---|---|
| PTFE (Terukir) | 0,04–0,10 | Luar biasa | 260 | Luar biasa | Tinggi (setelah etsa) |
| FEP | 0,10–0,20 | Bagus | 200 | Bagus | Sedang |
| Nilon (PA) | 0,15–0,40 | Bagus | 120 | Sedang | Tinggi |
| MENGINTIP | 0,35–0,45 | Luar biasa | 250 | Bagus | Tinggi |
Kombinasi PTFE dalam hal gesekan terendah dan ketahanan kimia terluas, dipadukan dengan daya rekat pasca-etsa, menjadikannya pilihan utama untuk pelapis kateter bagian dalam—khususnya dalam prosedur kompleks dan invasif minimal yang mengharuskan kinerja kawat pemandu sangat penting.
Pertimbangan Desain Saat Menentukan Tabung Terukir PTFE
Insinyur yang menentukan PTFE Etched Tube untuk aplikasi kateter atau implan harus mengevaluasi parameter berikut:
- Ketebalan dinding: Dinding yang lebih tipis (mis., 0,001"–0,003") mengurangi tapak diameter luar dengan tetap menjaga pelumasan; penting untuk desain kateter dengan jumlah banyak di Perancis.
- Kedalaman dan keseragaman etsa: Pengetsaan yang tidak memadai mengurangi daya rekat pada FEP atau lapisan perekat; etsa yang berlebihan dapat mengganggu sifat mekanik. Aktivasi permukaan yang konsisten sepanjang tabung sangat penting.
- Toleransi dimensi: Toleransi diameter dalam dan luar secara langsung mempengaruhi patensi lumen dan kompatibilitas dengan kabel pemandu (misalnya, ukuran standar 0,014", 0,018", 0,035").
- Kompatibilitas penyusutan panas FEP: Rasio penyusutan, suhu penyusutan, dan ketebalan dinding over-tubing FEP harus disesuaikan dengan lapisan PTFE untuk memastikan ikatan yang konsisten dan bebas rongga.
- Metode sterilisasi: PTFE kompatibel dengan sterilisasi EtO, gamma, dan e-beam, namun produsen perangkat harus memvalidasi bahwa lot tabung tertentu menjaga stabilitas dimensi pasca sterilisasi.
Mengapa Memilih LINSTANT untuk Tabung Terukir PTFE Manufaktur
LINSTANT hampir beroperasi Ruang produksi ruang bersih seluas 20.000 meter persegi , sepenuhnya mematuhi persyaratan GMP—landasan penting untuk memproduksi Tabung Terukir PTFE tingkat medis yang memenuhi persyaratan ketat pembuat perangkat kardiovaskular dan bedah saraf.
Infrastruktur produksi kami dibuat khusus untuk pembuatan tabung fluoropolimer presisi dan mencakup:
- 15 jalur ekstrusi yang diimpor dengan beragam ukuran sekrup dan kemampuan ekstrusi bersama satu lapis, dua lapis, dan tiga lapis—memungkinkan produksi tabung PTFE dengan toleransi ketat pada rentang dimensi yang luas.
- 8 jalur ekstrusi MENGINTIP khusus , mencerminkan keahlian kami dalam pemrosesan polimer berkinerja tinggi yang mencakup kelompok PTFE dan fluoropolimer.
- 2 garis cetakan injeksi , mendukung fabrikasi komponen akhir untuk perakitan kateter lengkap.
- Hampir 100 set peralatan mengepang, melingkar, dan melapisi , penting untuk memproduksi poros kateter yang diperkuat yang mengintegrasikan lapisan PTFE.
- 40 set peralatan pengelasan dan pembentukan , mendukung operasi pembentukan ujung, pengikatan, dan perakitan.
Ekosistem manufaktur yang terintegrasi ini berarti bahwa LINSTANT tidak hanya dapat mendukung pasokan PTFE Etched Tube sebagai bahan mentah, namun juga integrasi hilirnya ke dalam rakitan kateter yang sudah jadi atau setengah jadi—mengurangi kompleksitas rantai pasokan untuk OEM perangkat. Kapasitas kami memastikan pemenuhan pesanan yang andal bahkan untuk program bervolume tinggi atau multi-SKU , menjadikan LINSTANT sebagai mitra manufaktur strategis bagi perusahaan perangkat medis global.
PTFE Etched Tube memberikan kombinasi unik dari sifat kinerja— pelumasan optimal, biokompatibilitas, isolasi dielektrik, ketahanan kimia, stabilitas suhu, dan ketahanan api —bahwa saat ini tidak ada bahan lain yang cocok untuk aplikasi lumen bagian dalam kateter. Baik digunakan dalam kateterisasi jantung, pemasangan stent vaskular, atau implan saraf, permukaan yang tergores memungkinkan ikatan yang andal dengan pipa penyusut panas FEP, mengubah bahan yang terkenal tidak berperekat menjadi pelapis yang dirancang secara presisi dan dapat diikat. Seiring dengan semakin kompleksnya prosedur invasif minimal dan populasi pasien yang terus bertambah secara global, permintaan akan PTFE Etched Tube yang berkinerja tinggi akan semakin meningkat.
