Jawaban Cepat: Apa Tabung Polimida Medis Digunakan Untuk
Tabung polimida medis adalah pipa plastik berdinding tipis dan berkinerja tinggi yang diekstrusi atau dicetak dari resin polimida, digunakan terutama sebagai pelapis, selubung, atau lapisan struktural di dalam kateter, mikrokateter, kawat pemandu, dan perangkat pengiriman invasif minimal lainnya. Dipilih karena polimida dapat dibentuk menjadi dinding yang sangat tipis dan presisi, pada beberapa desain di bawahnya 0,001 inci , namun tetap memiliki kekuatan tarik, stabilitas suhu tinggi, dan ketahanan pelarut yang berarti, kombinasi yang umumnya tidak dapat ditandingi oleh nilon polos atau pipa PTFE standar pada ketebalan dinding yang sama. Kegunaan umum termasuk pelapis kateter, poros mikrokateter, pelapis kawat pemandu, pelapis selubung pengantar, perangkat akses neurovaskular dan kardiovaskular, komponen penghantaran obat, dan saluran instrumen endoskopi.
Bagian di bawah ini mencakup sifat material, struktur internal, ukuran, perbandingan polimida dengan PTFE dan MENGINTIP, pertimbangan pembuatan, dan serangkaian pertanyaan umum yang dikumpulkan dari rekayasa perangkat nyata dan percakapan sumber seputar tabung polimida medis.

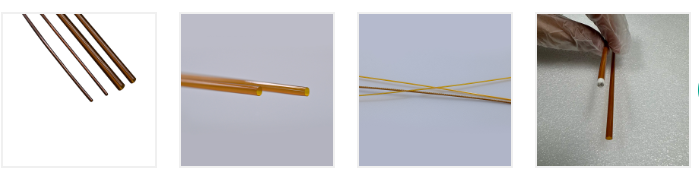

Apa Sebenarnya Tabung Polimida Medis Itu
Polimida adalah polimer aromatik yang dibuat dari ikatan imida berulang, suatu struktur kimia yang memberikan stabilitas termal dan mekanik yang tidak biasa pada bahan plastik. Dalam bentuk tabung, resin polimida biasanya diproses melalui ekstrusi atau metode pengecoran kontinu ke mandrel, yang merupakan alasan mengapa tabung polimida medis dapat mencapai ketebalan dinding yang jauh lebih tipis daripada yang dapat ditampung oleh sebagian besar plastik rekayasa lainnya dengan andal. Tabung akhir sering kali memiliki karakteristik warna kuning hingga coklat keemasan yang terkait dengan bahan film polimida, suatu sifat visual yang juga membuatnya mudah diidentifikasi selama perakitan.
Karena pipa polimida medis berdinding tipis menjaga profil luar perangkat tetap kecil namun tetap memberikan dukungan mekanis yang nyata, pipa ini sering dipilih sebagai pelapis dasar di dalam poros kateter multi-lapis, di mana setiap sepersekian milimeter ketebalan dinding tambahan mengurangi ruang yang tersedia untuk lumen kerja. Ini adalah alasan utama mengapa tabung polimida untuk mikrokateter dan alat neurovaskular dengan ruang terbatas lainnya telah menjadi pilihan material standar di kalangan insinyur perangkat yang bekerja pada platform akses berdiameter kecil.
Tabung polimida juga dihargai karena permukaan gesekannya yang relatif rendah dan toleransi diameter bagian dalam yang konsisten, keduanya penting ketika tabung digunakan sebagai pelapis kateter polimida sehingga poros luar yang lebih kaku atau jalinan penguat akan dibuat di sekelilingnya.
Di Dalam Tabung: Konstruksi Lapisan Khas
Tabung polimida medis jarang digunakan seluruhnya dalam perangkat yang sudah jadi. Ini lebih umum merupakan lapisan dasar atau lapisan dalam kateter multi-lapis atau konstruksi selubung. Diagram potongan di bawah menunjukkan susunan umum, meskipun kombinasi lapisan yang tepat berbeda-beda menurut desain perangkat.
- Lapisan luar - lapisan luar pelumas atau kode warna opsional yang diaplikasikan pada tabung dasar untuk penanganan dan identifikasi.
- Penguatan jalinan atau kumparan - jalinan logam atau polimer opsional yang ditempatkan di antara lapisan untuk menambah ketahanan terhadap kerutan dan transmisi torsi.
- Dinding polimida (tabung dasar) - lapisan polimida ekstrusi atau cor utama yang membawa sebagian besar kinerja mekanis dan termal tabung.
- Lumen (lubang dalam) - saluran terbuka yang melewati tabung, disesuaikan dengan fungsi perangkat target seperti jalur kawat pemandu atau saluran penghantaran obat.
- Panjang tabung penuh - pipa kontinu yang sudah selesai diproduksi sebelum dipotong sesuai panjang kerja spesifik perangkat.
Properti Utama Yang Penting Untuk Desain Perangkat
Stabilitas Termal
Polimida mempertahankan sifat mekaniknya pada rentang suhu yang lebih luas dibandingkan kebanyakan plastik tabung yang digunakan dalam perangkat medis, hal ini penting selama langkah pengikatan reflow, siklus sterilisasi, dan proses apa pun yang menyebabkan tabung terkena panas sementara komponen lain dipasang padanya.
Kekuatan Mekanik Relatif Terhadap Ketebalan Dinding
Ciri khas pipa polimida medis adalah seberapa besar kekuatan tarik yang dipertahankannya bahkan pada ketebalan dinding yang sangat tipis. Hal inilah yang memungkinkan para insinyur merancang perangkat berdiameter luar kecil yang tetap tahan terhadap robekan atau delaminasi selama navigasi melalui anatomi yang berliku-liku.
Ketahanan Kimia Dan Pelarut
Polimida bertahan dengan baik terhadap banyak pelarut dan bahan pembersih umum yang digunakan selama pembuatan perangkat, sehingga mengurangi risiko penurunan lapisan selama tahap pengikatan, pelapisan, atau aliran ulang hilir dalam pembuatan kateter multi-lapis.
Isolasi Dielektrik Dan Listrik
Polimida adalah isolator listrik yang kuat, sifat yang berasal dari penggunaannya secara luas dalam aplikasi sirkuit fleksibel dan insulasi kawat di luar pengobatan, dan menjadi relevan dalam perangkat yang mengintegrasikan elemen penginderaan atau ablasi di dekat pipa.
Karakteristik Permukaan Untuk Perakitan Perangkat
Permukaan bagian dalam yang relatif halus dan gesekan rendah serta toleransi diameter dalam yang ketat membuat tabung polimida praktis sebagai pelapis kateter polimida yang akan digeser oleh kawat pemandu atau instrumen lain berulang kali selama prosedur.
Ukuran Khas Berdasarkan Aplikasi Perangkat
Tabel di bawah ini merangkum rentang diameter dalam umum yang terlihat pada kategori perangkat umum yang menggunakan tabung polimida medis untuk kateter dan sistem pengiriman terkait. Ukuran yang tepat selalu ditentukan oleh desain perangkat tertentu dan anatomi target.
| Kategori Perangkat | Diameter Dalam Khas | Peran Lapisan Khas |
|---|---|---|
| Mikrokateter Neurovaskular | Sekitar 0,4mm | Lapisan dasar di bawah kepang |
| Kateter Diagnostik | Sekitar 0,9mm | Lapisan dalam |
| Liner Kawat Panduan | Sekitar 0,3mm | Lapisan atau penutup koil |
| Lapisan Selubung Pengenal | Sekitar 1,2 mm | Lapisan dalam under braid |
| Saluran Kerja Endoskopi | Sekitar 2,8 mm | Liner saluran yang berfungsi |
| Kateter Pengiriman Obat | Sekitar 0,6mm | Lapisan lumen pengiriman |
Pilihan dan Toleransi Ketebalan Dinding Umum
Tabung polimida medis berdinding tipis biasanya diproduksi dengan berbagai ketebalan dinding standar, sehingga memberikan titik awal bagi teknisi perangkat sebelum ukuran khusus diminta. Karena toleransi ekstrusi polimida dapat dipertahankan relatif terhadap ketebalan dinding keseluruhan, bahkan opsi standar tertipis pun tetap praktis untuk aplikasi pelapis bantalan beban dibandingkan pelapis kosmetik semata.
Polimida Versus PTFE Dan MENGINTIP Untuk Tabung Medis
Tabung PTFE banyak digunakan di mana gesekan yang sangat rendah dan kelembaman kimia yang luas adalah prioritasnya, namun umumnya tidak dapat diekstrusi ke dinding toleransi yang tipis dan ketat seperti yang dicapai oleh tabung polimida medis, dan cenderung lebih rentan merayap di bawah beban. Pipa MENGINTIP menawarkan ketangguhan mekanis yang kuat dan sering dipilih untuk bagian poros yang lebih kaku, namun kemampuan ketebalan dindingnya pada diameter yang sangat kecil biasanya kurang menguntungkan dibandingkan polimida, dan merupakan bahan yang lebih sulit untuk diproses menjadi lapisan ultra tipis.
Dalam praktiknya, banyak desain kateter multi-lapis menggunakan polimida sebagai lapisan dalam karena kekuatan dinding tipis dan presisi dimensinya, PTFE sebagai lapisan dalam pelumas yang mengutamakan kinerja slip, dan MENGINTIP atau plastik rekayasa serupa pada bagian poros proksimal yang lebih kaku di mana ketangguhan mekanis massal lebih penting daripada ketipisan dinding.
| Properti | Polimida | PTFE | MENGINTIP |
|---|---|---|---|
| Kemampuan Dinding Tipis | Sangat tinggi | Sedang | Lebih rendah |
| Pelumasan Permukaan | Sedang | Sangat tinggi | Sedang |
| Ketangguhan Mekanik Massal | Bagus di dinding tipis | Lebih rendah, prone to creep | Tinggi |
Retensi Properti Pada Suhu Tinggi
Ikatan reflow, langkah penyusutan panas, dan proses sterilisasi semuanya membuat komponen kateter terkena suhu tinggi selama pembuatan atau persiapan. Bagan ilustratif di bawah ini membandingkan tren retensi properti relatif untuk polimida, PTFE, dan MENGINTIP seiring kenaikan suhu pemrosesan atau penggunaan, berdasarkan pola perilaku material umum yang biasa dirujuk dalam sumber daya teknik polimer, bukan uji laboratorium tertentu.
Dimana Tabung Polimida Medis Biasa Digunakan
Tabung polimida untuk mikrokateter adalah salah satu aplikasi yang paling terlihat, namun material tersebut muncul di kategori perangkat yang lebih luas setelah keunggulan dinding tipis dan stabilitas dimensinya dipertimbangkan.
- Perangkat akses neurovaskular, termasuk mikrokateter yang digunakan untuk menavigasi pembuluh darah otak yang kecil dan berliku-liku.
- Kateter kardiovaskular, dimana lapisan kateter polimida menopang poros luar yang dikepang atau digulung.
- Pelapis dan pelapis kawat pemandu yang memerlukan lapisan luar yang tipis dan stabil secara dimensi.
- Selubung pengantar dan sistem pengiriman untuk prosedur struktural jantung dan pembuluh darah perifer.
- Saluran instrumen endoskopi dan pelapis saluran yang berfungsi.
- Lumen kateter penghantaran obat dan cairan di mana resistensi bahan kimia terhadap zat yang diberikan menjadi penting.
- Poros kateter elektrofisiologi dan diagnostik yang menggabungkan lapisan polimida dengan komponen penginderaan atau ablasi.
Pertimbangan Manufaktur Untuk Insinyur Perangkat
Ekstrusi versus Ekstrusi Bersama Multi-Lapisan
Tabung polimida medis satu lapis berfungsi dengan baik sebagai pelapis mandiri, namun banyak desain memerlukan konstruksi multilapis atau multilumen yang dibangun dalam satu proses berkelanjutan, yang mengurangi jumlah langkah perakitan hilir dan sambungan pada perangkat jadi.
Integrasi Jalinan Dan Kumparan
Ketika transmisi torsi atau ketahanan kekusutan diperlukan, lapisan jalinan atau kumparan ditambahkan di atas tabung dasar polimida sebelum jaket luar diterapkan, sebuah proses yang memerlukan kontrol ketat terhadap konsistensi dimensi lapisan di bawahnya untuk menghindari cakupan tulangan yang tidak merata.
Kode Warna Dan Identifikasi
Karena beberapa lumen atau lapisan dapat terdapat dalam satu perangkat, lapisan luar berkode warna atau lapisan berpigmen sering digunakan selama produksi untuk membantu operator dan teknisi perakitan membedakan tabung dengan ukuran yang sama.
Permintaan Ukuran Dan Toleransi Khusus
Opsi ketebalan dan diameter dinding standar mencakup sebagian besar platform perangkat umum, namun bekerja sama dengan pemasok tabung polimida kelas medis yang dapat mengakomodasi permintaan ukuran khusus berguna untuk perangkat dengan persyaratan lumen atau profil yang tidak biasa.
Kesalahan Umum Yang Harus Dihindari Saat Menentukan Tabung Polimida
- Menentukan ketebalan dinding tanpa memastikan bagaimana ketebalan tersebut berinteraksi dengan lapisan penguat jalinan atau kumparan yang direncanakan.
- Mengabaikan perbedaan pelumasan permukaan dibandingkan dengan PTFE ketika kinerja slip kawat pemandu menjadi prioritas.
- Dengan asumsi ketebalan dinding tunggal berfungsi untuk seluruh panjang perangkat alih-alih mempertimbangkan zona meruncing atau transisi.
- Memilih pemasok tanpa mengonfirmasi kemampuan toleransi diameter dalam untuk aplikasi lumen ketat.
- Melewatkan pembicaraan awal dengan produsen tabung polimida medis tentang bagaimana tabung akan terikat dengan lapisan yang berdekatan selama perakitan.
Tentang Bahan Polimer Linstant Ningbo
Sejak didirikan pada tahun 2014, Ningbo Linstant Polymer Materials Co., Ltd. memiliki spesialisasi dalam pemrosesan ekstrusi, pelapisan, dan pasca-pemrosesan pipa polimer medis. Fokus perusahaan dengan produsen perangkat medis berpusat pada presisi, keluaran yang konsisten, dan kemampuan pengembangan proses yang beragam.
Linstant mengoperasikan lingkungan bengkel terkendali yang mencakup hampir 20.000 meter persegi, dilengkapi dengan 15 jalur ekstrusi impor yang mencakup berbagai ukuran sekrup dengan kemampuan ekstrusi bersama satu, ganda, dan tiga lapis, delapan jalur ekstrusi MENGINTIP, dua jalur cetakan injeksi, hampir 100 set peralatan tenun, pegas, dan pelapis, serta empat puluh set peralatan pengelasan dan pembentukan.
Cakupan produk mencakup tabung ekstrusi tunggal dan multi-lapisan, tabung tunggal dan multi-lumen, tabung balon tunggal, ganda, dan tiga lapis, selubung yang diperkuat kumparan dan jalinan, bahan rekayasa khusus tabung PEEK dan PI, dan berbagai solusi perawatan permukaan. Sebagai produsen tabung polimida medis dan pemasok tabung polimida medis, Linstant mengikuti filosofi bahwa bahan adalah fondasi dan keahlian adalah kuncinya, membangun platform yang terhubung di seluruh fluoroplastik, polimida, proses pengepang, dan pekerjaan perawatan permukaan.
Beroperasi melalui anak perusahaan yang mengelola bidang spesialisasinya masing-masing sambil tetap berkoordinasi erat, grup ini berupaya memperdalam inovasi produk dan kualitas layanan sebagai pemasok tabung polimida kelas medis kepada mitra di seluruh industri teknologi medis.
Pertanyaan yang Sering Diajukan
Q1. Apa itu tabung polimida medis?
Tabung plastik berdinding tipis yang diekstrusi atau dicetak dari resin polimida, digunakan sebagai pelapis, selubung, atau lapisan struktural di dalam kateter, mikrokateter, dan perangkat invasif minimal serupa.
Q2. Untuk apa tabung polimida digunakan?
Ini biasanya digunakan sebagai pelapis kateter, komponen poros mikrokateter, pelapis kawat pemandu, pelapis selubung pengantar, dan pelapis saluran kerja pada instrumen endoskopi.
Q3. Mengapa polimida digunakan pada peralatan medis?
Ini menggabungkan ketebalan dinding yang sangat tipis dengan kekuatan tarik, stabilitas termal, dan ketahanan kimia yang berarti, kombinasi yang sulit ditandingi dengan plastik pipa lain pada ketebalan dinding yang sama.
Q4. Apa keuntungan dari tabung polimida?
Keuntungan utamanya meliputi kekuatan dinding tipis, toleransi dimensi yang ketat, stabilitas suhu tinggi, ketahanan kimia yang baik, dan sifat isolasi listrik yang kuat.
Q5. Aplikasi apa yang menggunakan tabung polimida medis?
Kateter neurovaskular dan kardiovaskular, mikrokateter, pelapis kawat pemandu, selubung pengantar, saluran endoskopi, dan kateter penghantaran obat semuanya biasanya menggunakan tabung polimida.
Q6. Apakah tabung polimida cocok untuk kateter?
Ya, tabung polimida untuk kateter adalah pilihan umum sebagai lapisan pelapis dalam, terutama pada desain poros kateter berdiameter kecil dan multi-lapis.
Q7. Apa perbedaan antara pipa polimida dan PTFE?
Polimida generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Polimida vs MENGINTIP, mana yang lebih baik untuk selang medis?
Tidak ada yang lebih baik secara universal. Polimida cocok untuk aplikasi pelapis dinding tipis, sedangkan PEEK sering dipilih untuk bagian poros proksimal yang lebih kaku di mana ketangguhan mekanis massal lebih penting daripada ketipisan dinding.
