Mengapa Tabung Polimida Bertulang Merupakan Pilihan Pilihan untuk Kateter Medis
Tabung polimida yang diperkuat secara medis digunakan dalam kateter karena menggabungkan dinding yang sangat tipis dengan kekuatan tarik tinggi, transmisi torsi yang presisi, dan ketahanan terhadap kekusutan yang kuat. , yang memungkinkan para insinyur perangkat membuat poros kateter yang menavigasi jalur pembuluh darah yang sempit dan berliku-liku tanpa mengorbankan kemampuan dorong atau integritas struktural. Resin polimida sendiri telah menawarkan stabilitas dimensi dan ketahanan kimia yang luar biasa, dan ketika lapisan penguat logam yang dikepang atau digulung ditambahkan, pipa memperoleh kekuatan mekanis yang diperlukan untuk gerakan mendorong, memutar, dan menekuk yang diperlukan oleh prosedur intervensi. Kombinasi ini menjadi alasan mengapa polimida yang diperkuat telah menjadi metode konstruksi standar pada kateter pemandu, mikrokateter, selubung persalinan, dan perangkat akses yang digunakan dalam prosedur kardiovaskular, neurovaskular, dan pembuluh darah perifer.
Bagian di bawah ini menjelaskan ilmu material, struktur perkuatan, perbedaan kinerja dibandingkan dengan pipa tanpa perkuatan, area aplikasi umum, dan pertimbangan manufaktur yang membentuk poros kateter polimida bertulang yang sudah jadi.

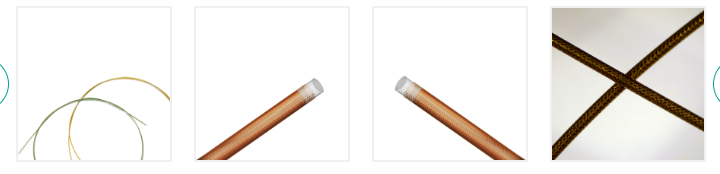

Apa itu Tabung Polimida Bertulang Medis
Tabung polimida yang diperkuat untuk kateter adalah struktur tubular komposit yang dibuat dari lapisan dasar polimida, lapisan penguat logam seperti kawat baja tahan karat atau kawat nikel-titanium, dan seringkali jaket polimer sekunder. Lapisan polimida, biasanya diterapkan pertama kali melalui proses pengecoran pelarut atau ekstrusi, membentuk dinding bagian dalam yang sangat tipis dan stabil secara dimensi. Proses mengepang atau melingkar kemudian membungkus kawat halus di sekitar lapisan dasar tersebut, setelah itu lapisan polimer luar mengunci penguat pada tempatnya dan menciptakan permukaan luar yang halus dan kontinu.
Pendekatan berlapis inilah yang menyebabkan konstruksi ini sering digambarkan sebagai tabung kateter polimida yang dikepang atau pipa polimida yang diperkuat kumparan, tergantung pada pola yang digunakan untuk lapisan kawat. Konstruksi yang dikepang biasanya mendukung transmisi torsi dan ketahanan terhadap tekanan ledakan, sedangkan konstruksi melingkar mendukung fleksibilitas dan ketahanan terhadap kekusutan di sepanjang anatomi lengkung.
Lapisan Konstruksi Inti
- Lapisan polimida bagian dalam: memberikan permukaan lumen yang halus dan gesekan rendah serta dinding dasar yang tipis dan stabil secara dimensi
- Lapisan penguatan: kawat halus yang dikepang atau digulung yang menambah kontrol torsi, kekuatan ledakan, dan ketahanan terhadap kekusutan
- Jaket polimer luar: mengunci penguat pada posisinya dan menciptakan profil luar yang halus untuk dilacak melalui pembuluh darah
Sifat Bahan Utama Yang Membuat Polimida Cocok untuk Kateter
Polimida dipilih sebagai lapisan dasar untuk pipa kateter yang diperkuat karena keseimbangan kekuatan dinding tipis, stabilitas termal, dan ketahanan kimia. Dibandingkan dengan banyak polimer rekayasa lain yang digunakan dalam pipa medis ekstrusi, polimida memungkinkan dinding yang lebih tipis untuk memikul beban mekanis serupa, yang secara langsung mendukung diameter luar kateter yang lebih kecil tanpa mengorbankan ukuran lumen.
Karena polimida yang tidak diperkuat relatif kaku dan rentan tertekuk pada radius tikungan yang tajam, teknisi kateter menambahkan penguat yang dikepang atau digulung untuk mengimbangi tingkat fleksibilitas sedang sekaligus menjaga kekuatan dan keunggulan dinding tipis dari polimer dasar. Ini adalah salah satu alasan utamanya tabung polimida yang diperkuat medis ditentukan daripada menggunakan polimida saja di sebagian besar desain poros kateter.
Bagaimana Mengepang dan Menggulung Meningkatkan Kinerja Poros Kateter
Penguatan ditambahkan ke pipa polimida untuk memecahkan tiga masalah praktis yang dihadapi para insinyur saat merancang poros kateter: mempertahankan patensi lumen selama pembengkokan, mentransmisikan torsi rotasi dari ujung proksimal ke ujung distal, dan menahan tekanan internal yang dihasilkan selama injeksi kontras atau inflasi balon. Lapisan yang dikepang, biasanya terbuat dari baja tahan karat halus atau kawat nikel-titanium yang ditenun dalam pola berselang-seling, mendistribusikan tegangan secara merata di sekeliling tabung dan sangat efektif untuk transmisi torsi satu-ke-satu dalam memandu kateter dan sistem pengiriman.
Sebaliknya, lapisan melingkar membungkus kawat tunggal atau ganda dalam pola heliks sepanjang tabung. Penguatan koil umumnya lebih disukai pada bagian kateter yang perlu dilenturkan melalui kurva anatomi yang ketat, seperti segmen mikrokateter distal, karena pitch terbuka dari koil tahan terhadap kekusutan namun tetap memungkinkan batang menekuk dengan lancar.
Membandingkan Pola Penguatan
Banyak poros kateter yang sudah jadi tidak bergantung pada satu jenis penguat di sepanjang keseluruhannya. Sebaliknya, segmen proksimal mungkin menggunakan jalinan yang lebih ketat untuk daya dorong dan torsi, sementara segmen distal bertransisi ke kumparan terbuka untuk fleksibilitas, teknik yang disebut sebagai kekakuan variabel atau desain zona transisi. Pendekatan hibrid ini umum terjadi tabung polimida yang diperkuat untuk mikrokateter di mana ujung distal harus menavigasi pembuluh darah kecil dan berliku-liku sementara poros proksimal masih perlu mengirimkan gaya dorong.
Perbandingan Kinerja: Tabung Polimida Bertulang vs Tidak Diperkuat
Nilai praktis dari penambahan lapisan penguat menjadi lebih jelas ketika membandingkan pipa polimida yang diperkuat dan tidak diperkuat di seluruh faktor kinerja yang paling penting dalam aplikasi kateter. Tabung polimida yang tidak diperkuat berkinerja baik dalam aplikasi lurus dan torsi rendah seperti pengantar tertentu atau selubung pelindung, namun terbatas dalam skenario yang memerlukan pelenturan berulang, transmisi torsi, atau ketahanan terhadap tekanan ledakan yang lebih tinggi.
Ringkasan Perbandingan
| Faktor Kinerja | Tidak Diperkuat Polyimide | Diperkuat Polyimide |
|---|---|---|
| Torsi Transmission | Terbatas | Kuat, hampir satu lawan satu |
| Resistensi Ketegaran | Sedang | Ditingkatkan di sepanjang kurva |
| Tekanan Meledak Tolerance | Lebih rendah | Tinggier |
| Aplikasi Khas | Sarung sederhana, liner | Poros kateter, sistem pengiriman |
Dimana Tabung Polimida Bertulang Medis Digunakan
Tabung polimida yang diperkuat muncul di berbagai kategori perangkat invasif minimal karena manfaat inti yang sama, dinding tipis, kekuatan tinggi, dan kelenturan yang dapat diprediksi, berlaku untuk berbagai kebutuhan klinis. Tabel berikut mencantumkan kategori perangkat umum di mana konstruksi pipa ini biasanya ditemukan.
| Kategori Perangkat | Mengapa Reinforced Polyimide Is Used |
|---|---|
| Memandu Kateter | Torsi control and thin wall for larger inner lumen |
| Mikrokateter | Fleksibelibility with kink resistance in small vessels |
| Selubung Pengiriman | Kekuatan ledakan selama penerapan perangkat |
| Akses Kateter | Kemampuan dorong yang konsisten di sepanjang jalur yang berliku |
| Poros Kateter yang Dapat Dikemudikan | Perilaku tikungan yang dapat diprediksi untuk kontrol tip |
Karena persyaratan klinis bervariasi berdasarkan prosedur, banyak tim perangkat bekerja dengan a pemasok tabung PI yang diperkuat medis yang dapat menyesuaikan kepadatan jalinan, jarak kumparan, ketebalan dinding, dan bahan jaket agar sesuai dengan desain kateter tertentu daripada menggunakan spesifikasi tetap tunggal di setiap lini produk.
Pertimbangan Desain untuk Tabung Polimida Bertulang Khusus
Pemilihan konfigurasi pipa polimida bertulang yang tepat bergantung pada beberapa variabel desain yang saling berinteraksi. Insinyur biasanya mengevaluasi faktor-faktor berikut secara bersamaan dan bukan secara terpisah, karena mengubah satu variabel, seperti kepadatan jalinan, akan mempengaruhi variabel lain, seperti ketebalan atau fleksibilitas dinding.
- Pola kawat: dikepang untuk segmen torsi-berat, digulung untuk segmen distal yang fleksibel
- Bahan kawat: baja tahan karat untuk kekakuan, titanium nikel untuk pemulihan elastis
- Pilih hitungan atau nada: pola yang lebih padat meningkatkan respons torsi dan kekuatan ledakan
- Ketebalan dinding: dinding yang lebih tipis memaksimalkan ukuran lumen tetapi membutuhkan keseimbangan penguatan yang hati-hati
- Bahan jaket luar: mempengaruhi pelumasan, kekuatan ikatan, dan kekakuan poros secara keseluruhan
- Zona transisi: perubahan kekakuan bertahap mengurangi risiko tertekuknya titik persimpangan
Karena poros kateter seringkali memerlukan perilaku mekanis yang berbeda sepanjang panjangnya, a tabung polimida yang diperkuat khusus build adalah praktik umum, bukan spesifikasi seragam tunggal. Hal ini biasanya dicapai dengan memvariasikan parameter jalinan atau kumparan bagian demi bagian selama produksi, kemudian mengikat segmen tersebut menjadi poros kontinu.
Ikhtisar Proses Manufaktur
Pembuatan pipa polimida yang diperkuat umumnya mengikuti urutan yang dimulai dengan lapisan dasar polimida dan diakhiri dengan tabung komposit berjaket yang sudah jadi dan siap untuk perakitan kateter. Meskipun parameter proses spesifik berbeda-beda antar produsen, alur kerja umum mencakup tahapan berikut.
Deskripsi Panggung
- Formasi lapisan: tabung dasar polimida dibentuk dan diawetkan hingga diameter dalam dan luar yang tepat
- Mengepang atau melingkar: kawat halus diaplikasikan di atas liner dengan pola dan nada yang ditentukan
- Jaket: lapisan polimer luar diterapkan untuk merangkum tulangan dan menghaluskan permukaan luar
- Pekerjaan pengikatan dan transisi: beberapa segmen digabungkan untuk menciptakan kekakuan variabel di sepanjang poros
- Inspeksi: pemeriksaan dimensi, visual, dan mekanis memastikan bahwa pipa memenuhi spesifikasi desain
Tentang LINSTANT: Mitra Manufaktur untuk Tabung Polimida Bertulang
BAHAN POLIMER LINSTANT NINGBO CO., LTD. didirikan pada tahun 2014 dan sejak itu berfokus pada pemrosesan ekstrusi, pelapisan, dan teknologi pasca-pemrosesan untuk pipa polimer medis. Perusahaan memposisikan dirinya sebagai jembatan antara pemasok bahan dan produsen perangkat, yang bertujuan untuk memberikan inovasi yang konsisten dan efisien kepada pelanggan yang mengerjakan program perangkat kateter dan invasif minimal. Sebagai sebuah pemasok tabung polimida yang diperkuat , LINSTANT mendukung tabung ekstrusi tunggal dan multi-lapisan, tabung tunggal dan multi-lumen, tabung balon tunggal, ganda, dan tiga lapis, selubung diperkuat koil dan jalinan, dan tabung bahan rekayasa khusus termasuk MENGINTIP dan polimida.
LINSTANT mengoperasikan bengkel pemurnian seluas hampir 20.000 meter persegi yang mengikuti praktik selaras GMP, didukung oleh 15 jalur ekstrusi impor dengan berbagai ukuran sekrup dan kemampuan ekstrusi bersama tunggal, ganda, dan tiga lapis, delapan jalur ekstrusi MENGINTIP, dua jalur cetakan injeksi, hampir 100 set peralatan tenun dan pegas serta pelapis, dan empat puluh set peralatan pengelasan dan pembentukan.
Cuplikan Perusahaan
| Metrik | Gambar |
|---|---|
| Keluaran Tabung Ekstrusi | 20.000.000 per year |
| dikepang Tube and Sheath Output | 2.000.000 per year |
| Area Kamar Bersih | 30.000 meter persegi, Kelas ISO-7 dan ISO-8 |
| Peralatan Pengujian dan Eksperimen | 1.500 sets |
| Mitra Perangkat | 600 |
LINSTANT menggambarkan misinya sebagai membuka jalan dengan material dan berinovasi untuk memberikan dampak langsung, dengan visi memberdayakan perangkat medis invasif minimal global melalui keahlian Tiongkok. Nilai-nilai inti perusahaan berpusat pada inovasi independen, berjuang untuk keunggulan, memprioritaskan tanggung jawab, dan kesuksesan kolaboratif, memposisikannya sebagai mitra kerja bagi tim yang mengevaluasi sebuah tabung polimida yang diperkuat medis supplier untuk pengembangan poros kateter.
Pertanyaan yang Sering Diajukan
Q1. Apa itu pipa polimida yang diperkuat secara medis?
Ini adalah tabung kateter komposit yang dibuat dari lapisan polimida tipis yang dikombinasikan dengan lapisan penguat logam yang dikepang atau digulung dan jaket polimer luar, digunakan untuk memberikan kekuatan, kontrol torsi, dan fleksibilitas pada poros kateter.
Q2. Untuk apa pipa polimida bertulang digunakan?
Hal ini terutama digunakan untuk membuat poros kateter, selubung pengantaran, dan perangkat akses yang memerlukan dinding tipis, transmisi torsi, dan ketahanan kekusutan pada saat yang bersamaan.
Q3. Mengapa polimida digunakan dalam tabung medis?
Polimida menawarkan keseimbangan yang kuat antara kekuatan tarik, stabilitas termal, dan ketahanan kimia dalam dinding yang sangat tipis, yang memungkinkan para insinyur menjaga diameter luar kateter tetap kecil sambil mempertahankan ukuran lumen.
Q4. Apa manfaat dari pipa polimida yang diperkuat?
Manfaat utamanya mencakup transmisi torsi yang lebih baik, toleransi tekanan ledakan yang lebih tinggi, ketahanan terhadap kekusutan yang lebih baik di sepanjang kurva, dan kemampuan untuk mempertahankan profil dinding yang tipis dibandingkan dengan pipa yang tidak diperkuat.
Q5. Peralatan kesehatan apa yang menggunakan pipa polimida yang diperkuat?
Kateter pemandu, mikrokateter, selubung pengantaran, kateter akses, dan poros kateter yang dapat dikemudikan adalah kategori perangkat umum yang mengandalkan konstruksi pipa ini.
Q6. Mengapa pipa polimida yang diperkuat digunakan dalam kateter?
Kateter memerlukan poros yang dapat didorong, diputar, dan ditekuk melalui jalur pembuluh darah yang sempit, dan lapisan penguat memberikan dasar polimida tipis kekuatan mekanis yang diperlukan untuk gerakan ini.
Q7. Apa itu tabung kateter polimida yang diperkuat?
Ini mengacu secara khusus pada pipa polimida yang direkayasa dengan lapisan penguat yang dikepang atau digulung untuk digunakan sebagai, atau di dalam, struktur poros kateter.
Q8. Bagaimana pipa yang diperkuat meningkatkan kinerja kateter?
Penguatan mendistribusikan tekanan mekanis di sepanjang tabung, meningkatkan respons torsi, menahan kekusutan selama navigasi, dan meningkatkan ketahanan terhadap tekanan internal selama prosedur seperti injeksi kontras.
Q9. Apa itu poros kateter yang diperkuat?
Poros kateter yang diperkuat adalah bagian utama kateter yang dibuat menggunakan pipa yang diperkuat, sering kali menggabungkan pola jalinan atau kumparan yang berbeda sepanjang panjangnya untuk menyeimbangkan kemampuan dorong dengan fleksibilitas distal.
Q10. Apa bahan terbaik untuk poros kateter?
Tidak ada bahan terbaik untuk setiap poros kateter, karena pilihannya bergantung pada prosedur, namun polimida yang diperkuat banyak dipilih ketika kekuatan dinding tipis, kontrol torsi, dan fleksibilitas harus seimbang.
